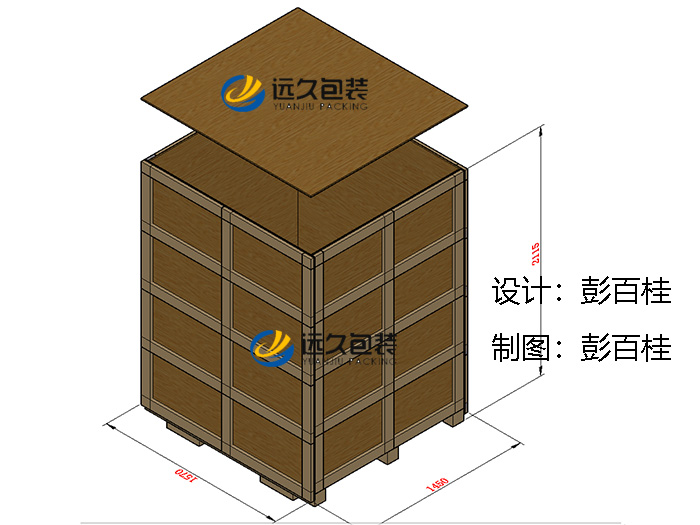

大型框架包裝木箱的定義是除木箱自重以外所承載貨物重量在2000kg~~5000kg之間，木箱載重超過5000kg以上，屬于超大型包裝木箱；據<<中華人民共和國國家標-GB/T4122>>-<<木容器型式術語>>的解釋: 框架木箱是大型木箱，它的內裝物最大重量和最大外尺寸是根據通常的運輸條件確定的。

一般來說，框架木箱的外長在12m以下，外寬在3.5m以下，外高在3.5m以下，其內裝物重量在500-20000kg以內。大型框架木箱設計時，除了四周的墻板需要用到箱檔作為框架結構，在封閉木箱蓋板之前，木箱頂面需要添加相當于木箱內徑同等尺寸的支撐木檔。

在木箱頂面兩端添加的支撐木檔長寬尺寸要適當加大，具體可根據木箱寬度尺寸和所裝產品重量而定，一般不低于50*50mm,主要作用于木箱在起吊及叉車裝卸過程中起到保證包裝木箱不會變形的作用。

大型框架包裝木箱的主要受力部位在他的底部，不僅底板需要加厚，在所裝產品的所有受力點都要加上相對應的加固措施，并保證所有加固點的載重能力要大于需要承載的重量；木箱設計的整個思路應該保證物流木箱設計以實用性為主為目的。

在大型框架包裝木箱設計中，底部結構共分為三層結構，最底一層為包裝木箱的輔助滑木，最低高度不低于90mm，以便于叉車操作，中間一層為主體受力部位，主滑木的大小尺寸根據產品重量而定，最小尺寸不低于90*90mm~~~~200mm*200mm,產品重量在5000kg以上，必須加上鋼結構，以保證載重要求。最上一層為包裝木箱的枕木，枕木的間距一般不得大于1000mm。

　　以上就是木箱包裝工程師-彭百桂為大家介紹的大型框架包裝木箱設計的全部內容，如果大家還對相關的內容感興趣，請持續關注
